En säker och pålitlig elektrisk krets beror på rätt förhållande mellan säkringar och ledningar. Denna artikel förklarar hur strömmen regleras, hur trådstorlek mäts med AWG-systemet och varför 10 AWG-koppar är standard för 30-amperekretsar.

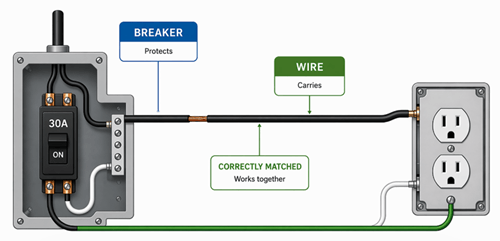

Hur säkringar och ledningar fungerar
En säker elektrisk krets beror på två huvuddelar: säkringen och ledningen. Säkringen styr elflödet och stänger av strömmen när strömmen överskrider säkra gränser, vilket hjälper till att förhindra överhettning, utrustningsskador och brand.
Ledningen bär strömmen och måste vara tillräckligt stor för att hantera den utan överdriven värme eller spänningsfall. Om ledningen är för tunn kan den överhettas innan säkringen löser ut. När båda är korrekt matchade fungerar kretsen säkert och pålitligt.

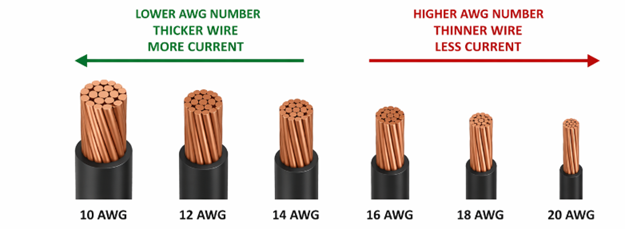

Grunder i trådtjocklek (AWG)
Trådstorleken mäts med American Wire Gauge (AWG)-systemet, som visar hur tjock en tråd är och hur mycket ström den säkert kan bära. Skalan fungerar omvänt: ett lägre tal betyder en tjockare tråd, medan ett högre tal betyder en tunnare tråd.
Till exempel är 10 AWG-kabel tjockare och bär mer ström än 12 AWG. Varje steg i storlek påverkar strömkapaciteten avsevärt, vilket gör korrekt val viktigt för stabil prestanda och effektiv drift.
Regler för ledarval och storleksalternativ för 30-amperekretsar

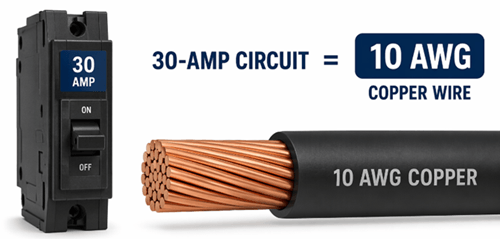

Standardtrådstorlek
En 30-amperekrets använder vanligtvis 10 AWG koppartråd, eftersom den säkert kan leda den nödvändiga strömmen under normala förhållanden och uppfyller de flesta elektriska krav.
När man ska använda en större tråd
Kabelstorleken bör baseras på faktiska installationsförhållanden, inte bara på säkringens värde. En större ledning (såsom 8 AWG eller 6 AWG) kan behövas i följande fall:
• Långa trådsträckningar (ungefär 30 meter eller mer)
• Kontinuerliga eller högströmslaster
• Höga omgivningstemperaturer
• Installation i rör där värme kan byggas upp
Tillgängliga trådstorleksalternativ
| Trådstorleksalternativ | Typ | Typisk användning | Viktig fördel |
|---|---|---|---|
| 10 AWG | Koppar (Standard) | Lämplig för de flesta typiska 30-amperekretsar | Balanserad prestanda och regelefterlevnad |
| 8 AWG | Koppar (uppgraderad) | Används för längre avstånd eller för att minska spänningsfall | Förbättrar effektiviteten och minskar effektförlusten |
| 6 AWG | Koppar (tungt) | Används för högre efterfrågan eller framtida expansion | Hanterar större belastningar och stödjer systemuppgraderingar |

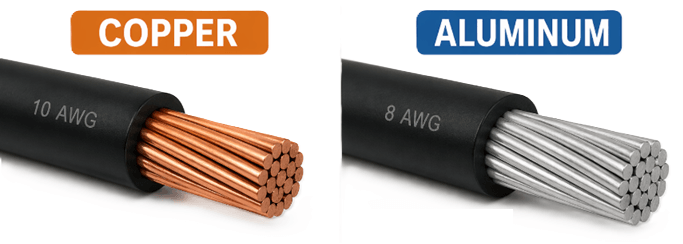

Koppar vs aluminiumtråd för 30 ampere-kretsar
| Kategori | Koppartråd (Standard) | Aluminiumtråd (alternativ) |
|---|---|---|
| Konduktivitet | Högre | Nedre |
| Värmebeständighet | Bättre | Nedre |
| Styrka | Stark och hållbar | Mindre stark |
| Trådstorlek för 30A | 10 AWG | Vanligtvis 8 AWG |
| Kostnad | Högre | Nedre |
| Vikt | Tyngre | Lighter |
| Termiskt beteende | Stabil | Expanderar mer |
| Installation | Lättare | Kräver korrekta kontakter |
| Typisk användning | Allmänt använd | Används när den är korrekt installerad |
Koppar föredras generellt för sin bättre ledningsförmåga, hållbarhet och stabila förbindelser. Aluminium kan användas när det är rätt dimensionerat och installerat, särskilt där kostnad eller vikt är en faktor.
Risker med felaktig trådstorlek
| Trådskick | Utdelning / Effekt | Praktisk påverkan |
|---|---|---|
| Underdimensionerad tråd | Överdriven värmeuppbyggnad | Trådens temperatur stiger snabbt under belastning, vilket ökar belastningen på ledaren |
| Underdimensionerad tråd | Isoleringsskador | Värme kan bryta ner eller smälta isoleringen, vilket blottar ledaren |
| Underdimensionerad tråd | Ökad brandrisk | Överhettning kan antända omgivande material |
| Underdimensionerad tråd | Kretsfel | Ledningen kan gå sönder innan säkringen löser ut, vilket kan leda till osäker drift |
| Överdimensionerad tråd | Högre kostnad | Större ledare kräver mer material, vilket ökar kostnaden |
| Överdimensionerad tråd | Svårare att hantera och installera | Tjockare tråd är styvare och svårare att dra, böja och avsluta |
| Överdimensionerad tråd | Generellt säker drift | Kan leda mer ström än nödvändigt, vilket minskar risken för överhettning |
| Överdimensionerad tråd | Minskad praktik | Installationskomplexiteten kan överväga fördelarna i standarduppsättningar |
Vanliga 30-ampere-kretsapplikationer
En 30-amperekrets används för utrustning som kräver mer ström än standarduttag.
• Elektriska torktumlare: Använder värmeelement och motorer, vilket kräver högre effekt
• Varmvattenberedare: Drar konstant ström under långa perioder
• RV:s landströmsanslutningar: Förser flera ombordsystem
• Små luftkonditioneringsenheter: Kräver högre ström under drift
• Verkstadsutrustning: Arbetar under tyngre eller förlängda laster
Slutsats
Rätt kabelstorlek krävs för säker och stabil kretsprestanda. En 30-amperekrets använder vanligtvis 10 AWG koppar, men faktorer som avstånd, lasttyp och installationsförhållanden kan kräva större ledningsstorlekar. Att tillämpa korrekta urvalsprinciper, upprätthålla korrekta installationsrutiner och kontrollera spänningsfall hjälper till att säkerställa pålitlig drift och konsekvent prestanda.
Vanliga frågor [FAQ]
Vad är det maximala avståndet för en 30-amperekrets med 10 AWG-ledning?
En koppartråd på 10 AWG kan vanligtvis gå upp till cirka 30 meter för en 30-amperekrets innan spänningsfall blir ett hot. Utöver detta avstånd hjälper en uppgradering till 8 AWG till att bibehålla rätt spänning och förebygga prestandaproblem.
8,2 Kan jag använda en 30-ampere-säkring med en mindre ledning som 12 AWG?
Nej, att använda 12 AWG-ledningar på en 30-ampere-säkring är osäkert. Ledningen klarar inte av strömmen, vilket kan orsaka överhettning och öka brandrisken. Säkringen får inte lösa ut innan skadan uppstår.
Påverkar isoleringstypen ledningens prestanda i en 30-amperekrets?
Ja, typen av isolering påverkar värmebeständighet och hållbarhet. Ledningar som är godkända för högre temperaturer eller utomhusbruk presterar bättre i tuffa miljöer och minskar risken för isoleringsfel.
Hur vet jag om min krets har spänningsfall?
Vanliga tecken är svagare lampor, minskad prestanda hos apparater eller överhettning av kablar. Att mäta spänningen vid lasten och jämföra den med källan kan bekräfta om fallet överskrider acceptabla gränser.
Är det acceptabelt att framtidssäkra en krets genom att installera en större ledning?
Ja, att använda en större ledning, som 8 AWG istället för 10 AWG, är säkert och kan stödja framtida belastningsökningar. Det ökar dock kostnaden och kan vara svårare att installera, så det bör planeras utifrån faktiska behov.
